Критерии отбора портативного паяльника
Чтобы выбрать умный портативный паяльник, нужно учесть несколько важных факторов:
- Контроль температуры. Паяльники с фиксированной температурой могут привести к остыванию паяных соединений или, наоборот, пригоранию компонентов. Ищите модели с точным контролем температуры, в идеале с цифровыми дисплеями для точной регулировки и возможностью калибровки с настраиваемой точностью. Встроенный ПИД-регулятор — хорошее дополнение умных функций. Режим кратковременного ускоренного набора температуры присутствует.
- Мощность. Мощность паяльника определяет, насколько быстро он нагревается и поддерживает температуру. Для большинства электронных работ достаточно паяльника мощностью 60 Вт. Паяльники с более высокой мощностью (100 Вт +) лучше подходят для более крупных компонентов или плоскостей заземления, которые выполняют роль радиаторов.
- Тип жал. Для конкретных задач пайки предназначены разные жала, убедитесь в совместимости с нужными.
- Эргономика. Комфорт важен, особенно при длительном использовании. Чтобы уменьшить усталость кисти, выбирайте лёгкий паяльник эргономичной формы.
- Безопасность. Выбирайте паяльники с такими функциями безопасности, как автоматическое отключение, температурная блокировка и надлежащая изоляция.
- Источник питания. Выбирайте между проводным и аккумуляторным вариантами. Проводные модели обеспечивают стабильную мощность, в то время как беспроводные обеспечивают мобильность, но могут потребовать подзарядки.
- Качество. Инвестируйте в высококачественный паяльник, изготовленный из прочных материалов. Чтение обзоров и запрос рекомендаций помогут определить надежные бренды и модели.
- Бюджет. Установите реалистичный бюджет, но не ставьте под угрозу основные функции. Качественный паяльник — это инвестиция в эффективность.
- Учитывайте тепловую массу. Соотносите возможности паяльника с тепловой массой компонентов, которые будете паять.
- Дополнительные функции. Некоторые паяльники поставляются с полезными дополнениями, такими как цифровые дисплеи, защитный колпачок, упор от соскальзывания, программируемые предустановки, интеграция с системами умного дома, развитое сообщество пользователей. Продумайте, какие функции подойдут для ваших задач.
- Репутация бренда. Выбирайте авторитетные бренды, известные качественным паяльным оборудованием. Такие бренды, как MINIWARE и Pine64, хорошо зарекомендовали себя в отрасли. SEQURE, FNiRSi, ALIENTEK и GVDA стремятся к лидерству.
Тщательно учитывая эти факторы, вы можете выбрать паяльник, который не только соответствует вашим текущим потребностям, но и подходит для будущих проектов и развития навыков.

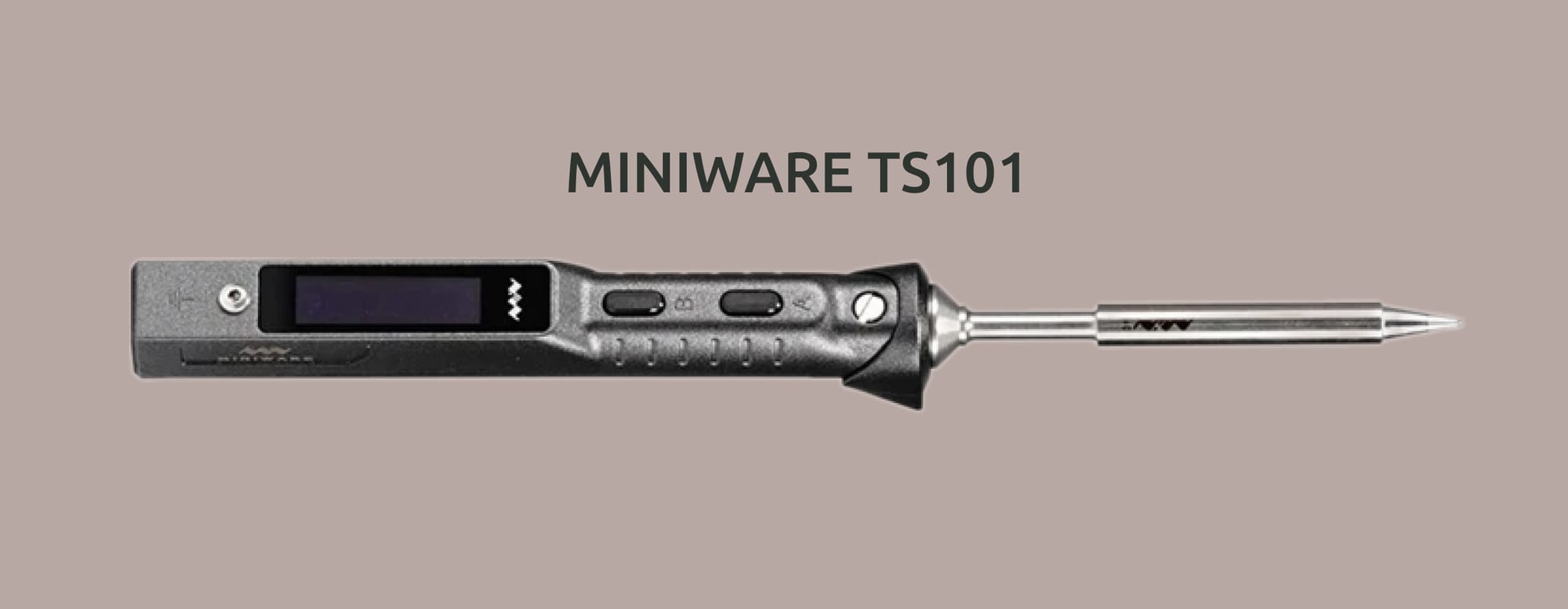

MINIWARE TS101
TS101 — это заметно усовершенствованный TS100, который своим появлением создал сегмент умных портативных паяльников. TS101 сохраняет компактный форм-фактор, схожий с TS100, но немного длиннее — примерно на 1 мм. OLED-экран стал немного больше и теперь имеет разрешение 128x32 пикселя. Значительным усовершенствованием является подпружиненный шариковый захват для быстрого смена жал, заменивший систему шестигранных винтов в TS100. Появившийся противоскользящий упор служит простой подставкой, предотвращает скатывание и облегчает снятие наконечника.
MINIWARE TS101 оснащен двойным входом питания:
- 1. Бочкообразный DC разъём постоянного тока (9-24 В, до 65 Вт).
- 2. Порт USB-C с поддержкой Power Delivery (9-20 В, до 45 Вт стандартно, 90 Вт с PD 3.1).
Паяльник можно запитать от различных источников, включая ноутбуки, пауэрбанки или традиционные блоки питания. Диапазон температур — 50-400°C, при этом время нагрева от 30°C до 300°C составляет около 9 секунд при использовании входа постоянного тока на 24 В. Режим «Boost» увеличивает скорость набора температуры и её максимум, активируется нажатием кнопки (А).
Экран отображает текущую и заданную температуры, а также показатели источника питания. Настроить можно предустановки температуры, таймер сна и ориентацию дисплея. Открытый исходный код позволяет сообществу изменять существующие и добавлять новые функции в программное обеспечение.
Жала у TS101 собственной конструкции, только самые необходимые, без излишеств и специализаций. TS101 совместим с жалами TS100. На thingiverse.com можно найти и распечатать переходник на жала Hakko T12 и T15 серий с большим количеством вариантов.
Несмотря на сравнительно высокую цену, качество и функционал MINIWARE TS101 оправдывают вложения для тех, кто нуждается в надежном, портативном решении для пайки.
MINIWARE TS101:

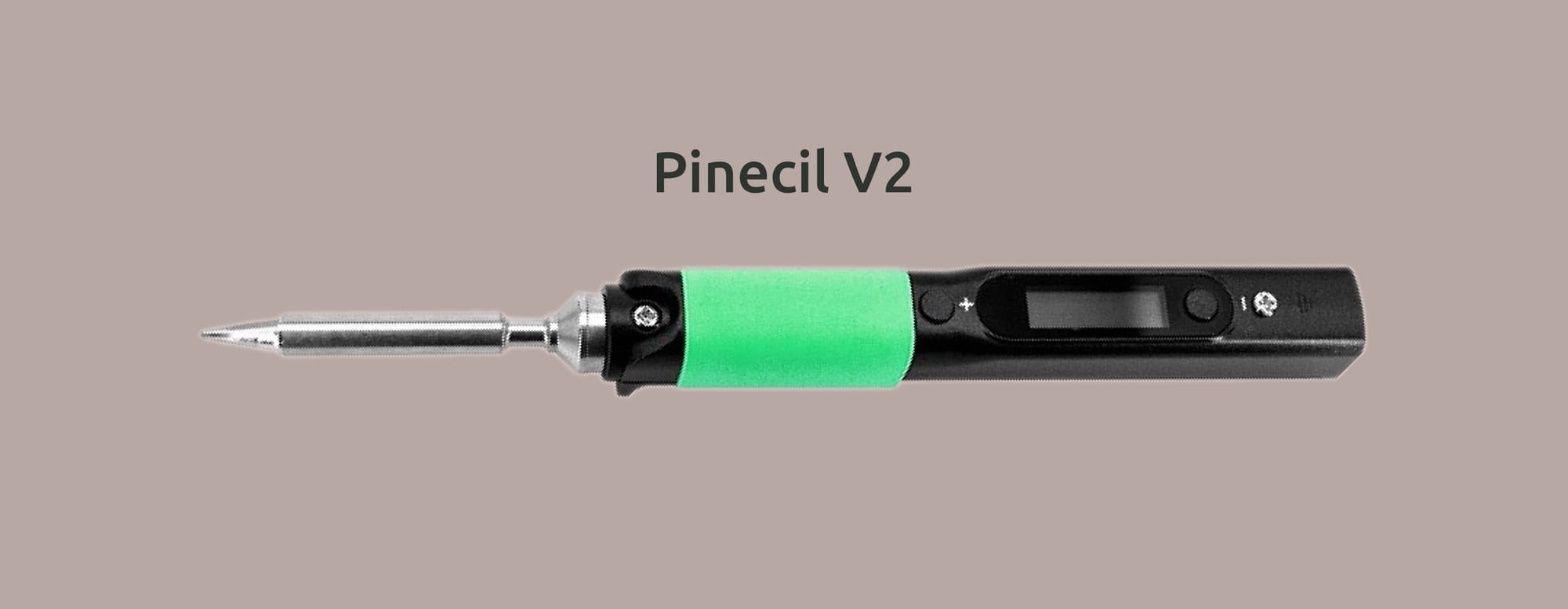

Умный паяльник Pine64 Pinecil V2
Pinecil V2, он же «шишка», — умный портативный паяльник с 32-битным MCU-сердцем RV32IMAFC RISC-V «SiFive E24 Core», работающим на частоте 144 МГц (RAM/ROM — 132 КБ SRAM/192 КБ) и Ralim’s IronOS в качестве софтверного мозга. Экран сравнительно небольшой — 0,69-дюймовый OLED с разрешением 96x16 пикселей. Диапазон рабочих температур — от 100°C до 450°C, присутствует режим ускоренного нагрева, а также настраиваемые время ухода в сон и реакции на изменение положения в пространстве.
Улучшений по сравнению с первой версией немного: увеличена частота процессора, укорочены жала, появился Bluetooth Low Energy и увеличен диапазон мощности. Официально заявлена поддержка вплоть до 24 В — 88 Вт, неофициально поддерживаются 28 В — 140 Вт с EPR/PD3.1 USB-C зарядными устройствами и сертифицированными ERP 240 Вт USB-C кабелями. Pinecil V2 сохраняет совместимость с наконечниками TS-серии, однако он также поставляется с новым, укороченным наконечником (ST-B2), который быстрее греется и более удобен.
У Pine64 Pinecil V2 хорошая Wiki-документация, в которой можно проверить подлинность своего экземпляра, найти модели рекомендуемых зарядных устройств (кабелей) и познакомиться с проектами сообщества. Основные функции по описанию работы и спецификациям документация также выполняет.«Шишка» — хороший вариант портативного паяльника для энтузиастов, предпочитающих глубокое погружение в настройки, кастомизацию и интеграции.
Pine64 Pinecil V2:
- на Яндекс Маркет — от 5900 ₽.

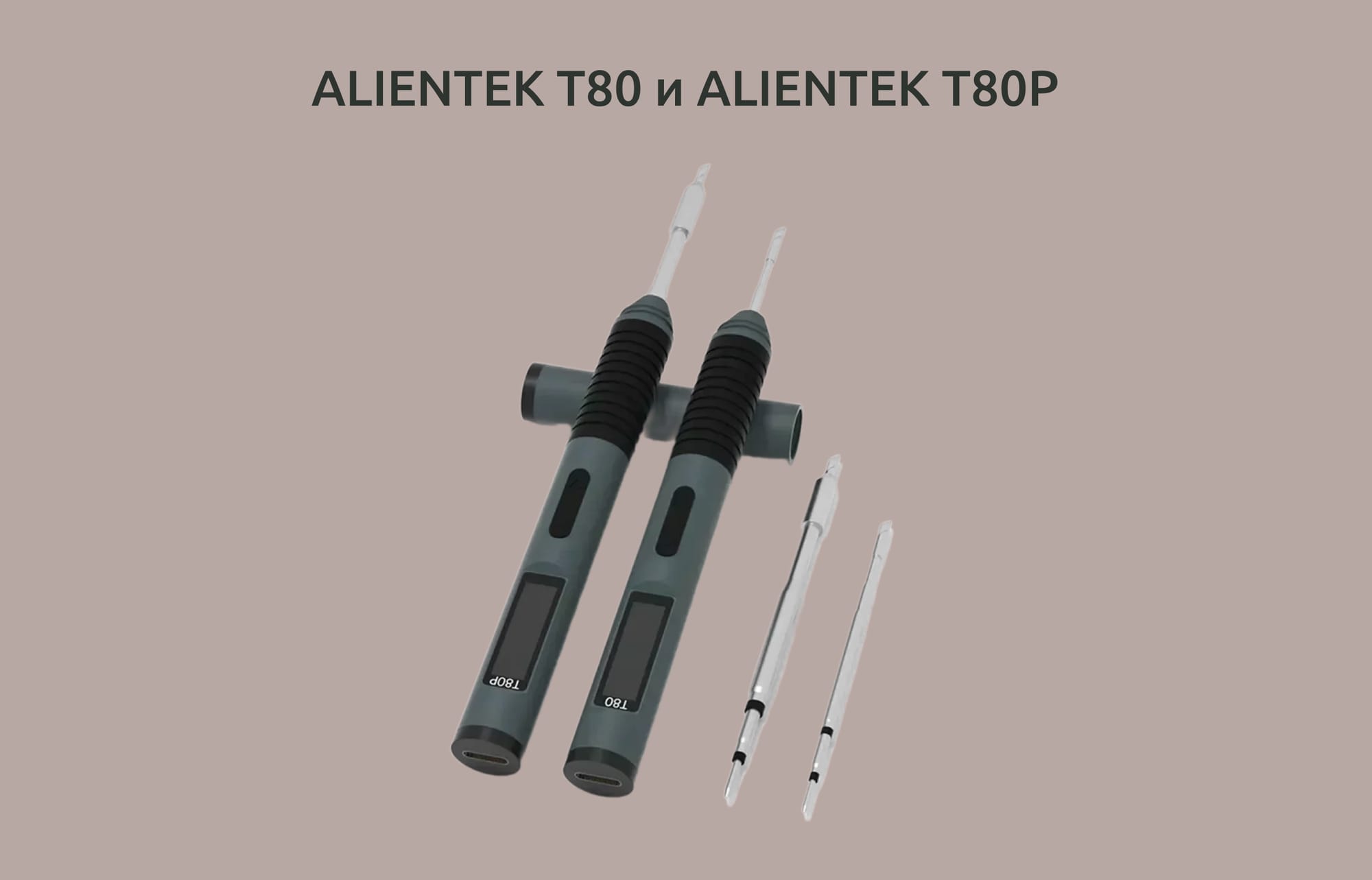

ALIENTEK T80 и ALIENTEK T80P
ALIENTEK T80 и T80P — это портативные паяльники большой мощности, совместимые со стандартными для отрасли жалами. В модели T80 используются жала T80-серии, совместимые с JBC C210, а в модели T80P — жала T80P-серии, совместимые с JBC C245.
Обе модели поддерживают диапазон рабочего напряжения 9–20 В, протоколы быстрой зарядки PD2.0/3.0 и QC2.0/3.0 через интерфейс Type-C и мощность нагрева от 18 Вт до 100 Вт. При мощности 100 Вт T80 может расплавить припой всего за 2 секунды. Диапазон регулирования температуры 80–450°C.
Регулировки температуры, настройки автоматического ухода в сон и экономии энергии в режиме реального времени отражаются на чётком 0,87-дюймовом OLED-дисплее (128x32 пикселей). Экран встроен в эргономичный алюминиевый корпус круглого сечения с нескользящей резинкой в месте хвата. Для защиты жала от вас и вас от горячего жала предусмотрен колпачок.
В базовом комплекте помимо ручки паяльника находится хилая подставка, жестковатый провод в тканой оплётке и жало в коробке. В расширенном к базе добавляются силиконовый кабель с USB-C на обоих концах и дополнительные 3–4 жала.
ALIENTEK T80P и T80 на фоне остальных выглядят очень достойно. Если бы вместо исключительно круглого сечения резинки в месте хвата сделать её, со стороны жала, устойчивого квадратного сечения с упором для пальцев, добавить IronOS и турборежим ускоренного набора температуры, то эти портативные паяльники могли бы возглавить рейтинг 2024 года.
ALIENTEK T80:
ALIENTEK T80P:

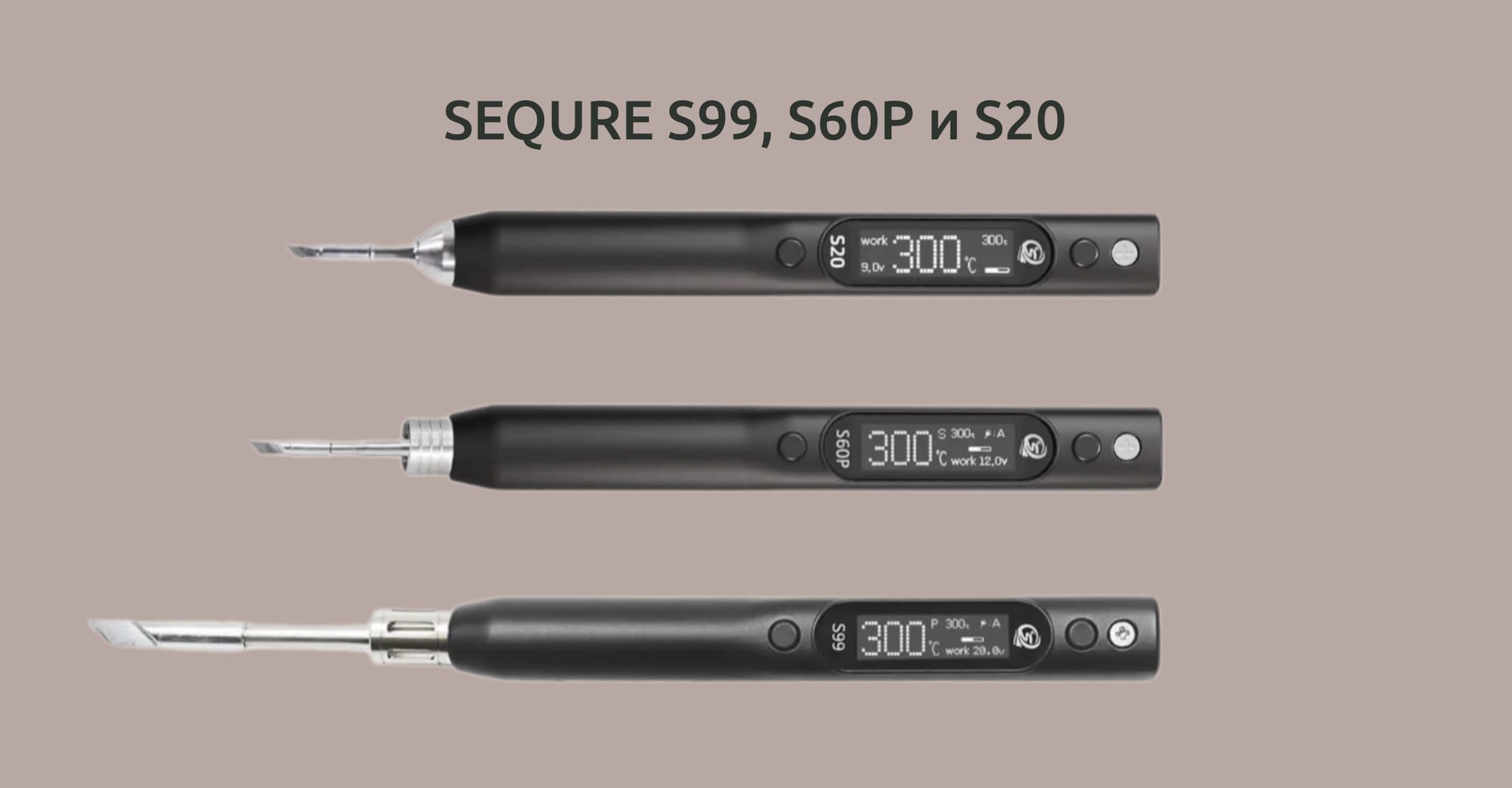

SEQURE S99, S60P и S20
SEQURE S99 может выдавать рекордные для портативных паяльников 150 Вт мощности (150 Вт (2,5 Ом), 75 Вт (5,5 Ом)) и широкий температурный диапазон от 50°C до 500°C. Набор и восстановление температуры практически мгновенные, нет нужды в турборежиме, быстрый нагрев зашит в базу. Поддерживаются различные способы питания, включая PD (Power Delivery), QC (Quick Charge), DC и PPS (Programmable Power Supply). Максимальное питающее напряжение 21 В. Внешний интерфейс — USB-C.
Жала S99 — клоны JBC C245, совместимые с оригинальными и другими клонами. Возможна быстрая горячая замена жал, фиксирующая гайка не предусмотрена. Ручка паяльника, по сравнению с FNIRSI под эти же C245, выглядит в полтора, а то и два раза тоньше. Со стороны жала вместо упора от соскальзывания сделали конусное сужение, видимо, для того, чтобы пользователь мог сам что-нибудь «наколхозить» в этом месте.
Кнопки управления расположены с двух сторон от OLED-дисплея. Это делает их использование более удобным, хотя потребуется некоторое время для привыкания. Язык интерфейса можно переключить на русский.
Сочетание широкого температурного диапазона с жалами профессионального уровня делает SEQURE S99 сильным соперником в сегменте портативных паяльников среднего и высокого класса.
SEQURE S99:
SEQURE S60P и S20 хоть и похожи на S99, но имеют иные электрические характеристики, печатные платы, жала и их крепление. В S60P, исправленной и дополненной версии S60, используются клоны JBC C210, а в SEQURE S20 жала-малютки, совместимые с C115-серией, что достаточно редко для портативных моделей.
Температурный диапазон обоих идентичен S99 — от 50°C до 500°C. Скорость нагрева сопоставима — более низкие показатели максимальных входных напряжений и выходных мощностей компенсируются керамическим нагревателем меньшего размера.
Комплект SEQURE S99, S60P и S20 полностью закроет потребность подбора паяльника для удалённой пайки самых разных компонентов микроэлектроники.
SEQURE S60P:
SEQURE S20:

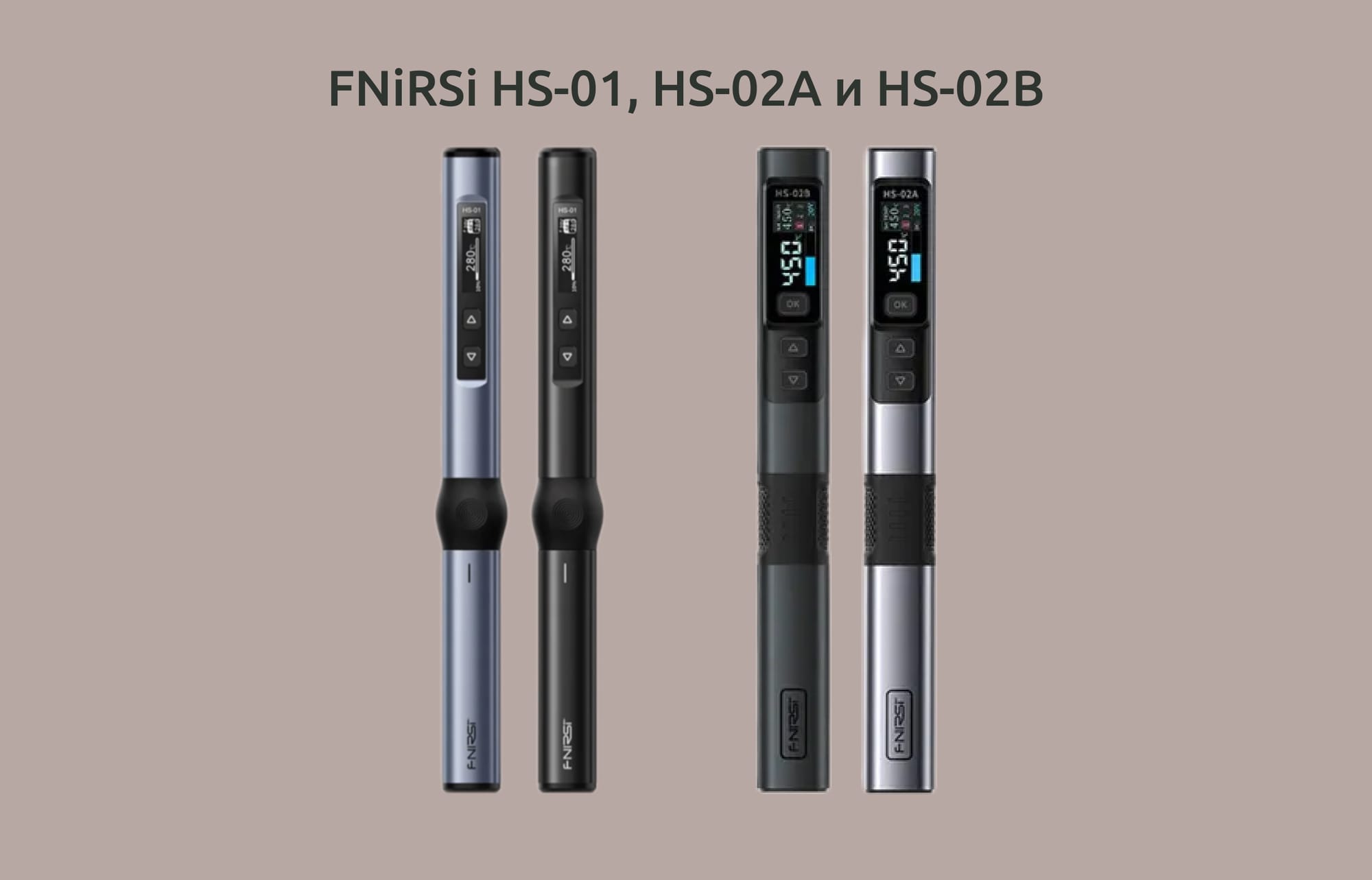

FNiRSi HS-01, HS-02A и HS-02B
FNiRSi HS-01 — первая попытка китайской компании сделать умный портативный паяльник. Фирменные жала с привязкой к производителю — самый серьёзный «недостаток» данной модели. Максимальная мощность: DC — 96 Вт, PD — 65 Вт. QC не поддерживается. Плавить олово можно примерно через 6 секунд после включения. Корпус из анодированного сплава алюминия, есть колпачок и силиконовое утолщение для удобного хвата (на деле больше мешает, чем удобно). В момент выхода HS-02 подрастерял привлекательность, но по хорошей цене можно прикупить и сейчас.
FNIRSI HS-01:
Паяльники FNiRSi HS-02A/B — хороший шаг вперед по сравнению с HS-01. Максимальная мощность увеличилась до 100 Вт, появилась поддержка протокола быстрой зарядки QC, дисплей стал цветным (0.96" IPS), появилась третья кнопка, улучшилась эргономика хвата, исчезла из конструкции фиксирующая жало гайка.
Приятным улучшением стало использование жал серии HS02A и HS02B, схожих по форме с жалами профессиональных паяльных станций С245 и С210 соответственно. Серый HS-02A использует жала серии HS02A (тип C245), чёрный HS-02B — HS02B (тип С210). FNiRSi рекомендуют использовать жала собственного производства. Привязка к производителю присутствует, но не такая жесткая, как у HS-01.Обе модели отличаются хорошим качеством сборки и надежностью, характерными для продукции FNiRSi. В максимальных комплектах есть термостойкий силиконовый кабель с усиленными металлом коннекторами, чехол и подходящий блок питания.
FNIRSI HS-02A/B:
GVDA GD301 и GD300
GVDA GD300 поставляется с хорошим стандартным набором «умных» функций: гибкими температурными настройками, интеллектуальной температурной компенсацией, акселерометром, автоматическим спящим режимом. Текущее состояние и настройка отображаются на OLED-дисплее с диагональю 0,87 дюйма (128x32 пикселей). Опционально градусы Цельсия или Фаренгейта, русский язык отсутствует, есть только английский и китайский.
Максимальная выходная мощность не самая высокая — «всего» 67 Вт, диапазон рабочих напряжений 5–20 В. Рабочую температуру паяльник, в лучшем случае, набирает за 8 секунд. Диапазон регулирования температуры — 80–420 °C. Питание приходит через интерфейс USB-C с поддержкой протоколов быстрой зарядки PD/QC.
Жала T65-серии, по документации GVDA серия называется GD. Жало фиксируется жестко, с помощью гайки с накатанной внешней поверхностью. Горячая замена не предусматривается. Некоторые экземпляры приходится «допиливать» из-за проблем с потерей контакта с жалом.
GVDA GD300 — крепкий середнячок, в котором немного не хватает мощности и, возможно, турбо-режима.
GVDA GD300:
GVDA GD301 не является «поумневшей» копией GD300 с большим OLED-экраном, залеченной проблемой с жалами и режимом ускоренного нагрева. В новой модели производители, наоборот, пошли по пути упрощения: вместо USB-C в качестве интерфейса питания установлен бочкообразный DC5225, функционал экрана взяли на себя 4 LED-индикатора, на которых отображают три фиксированные температуры, не подлежащие регулировке. Две кнопки управления превратились в одну «качельку».
Единственными заметными улучшениями стали увеличение максимальной выходной мощности до 72 Вт и смещение, в большую сторону, диапазона рабочих напряжений. Благодаря этому время нагрева сократилось с 8 до 6 секунд.
GVDA GD301 — это бюджетный паяльник, конкурентами которого являются T12 OLED и SH73. GD301 не является логическим продолжением GD300, он представляет собой другого уровня.
GVDA GD301:
- на Алиэкспресс — от 1857 ₽.

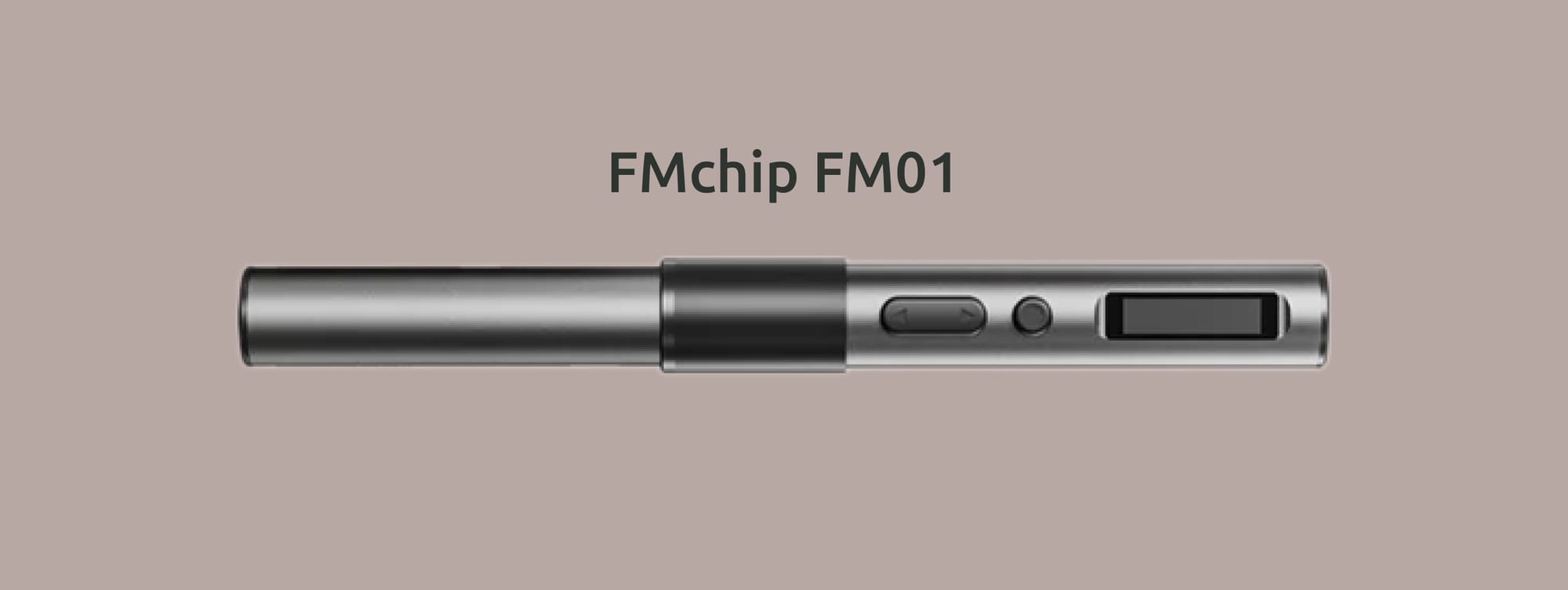

FMchip FM01
FMchip FM01 — отличный бюджетный портативный паяльник, совместимый с жалами серий T65, SH72, GD300, HS-01, RGS65 и T85. Нагрев сменных жал может регулироваться индивидуально, ручная калибровка нивелирует разницу между сериями. Модель поддерживает протоколы PD2.0 и QC3.0, выходная мощность до 65 Вт. Диапазон рабочих температур — 150–450°C, присутствует ПИД-контроль.
Прошивка поддерживает автоматический уход в сон, вибрационное пробуждение, быстрое выключение, поворот экрана, переключение между градусами по Цельсию и Фаренгейту. Поддерживается режим кратковременного ускорения нагрева Boost, что редкость даже для среднебюджетных моделей. Чтобы войти в него, нужно одновременно зажать кнопки «Настройка» и «-».
Корпус ручки FM01 — труба из алюминиевого сплава с противоскользящей накладкой в месте касания пальцев. Со стороны жала есть накручиваемый защитный колпачок из того же материала.
Всеядность жал с подходящим расположением контактов и хороший набор интеллектуальных функций делают FMchip FM01 предпочтительным выбором среди подобных моделей, переплата пары-тройки сотен рублей не должна смущать, он того стоит.
FMchip FM01:
- на Алиэкспресс — от 1847 ₽.

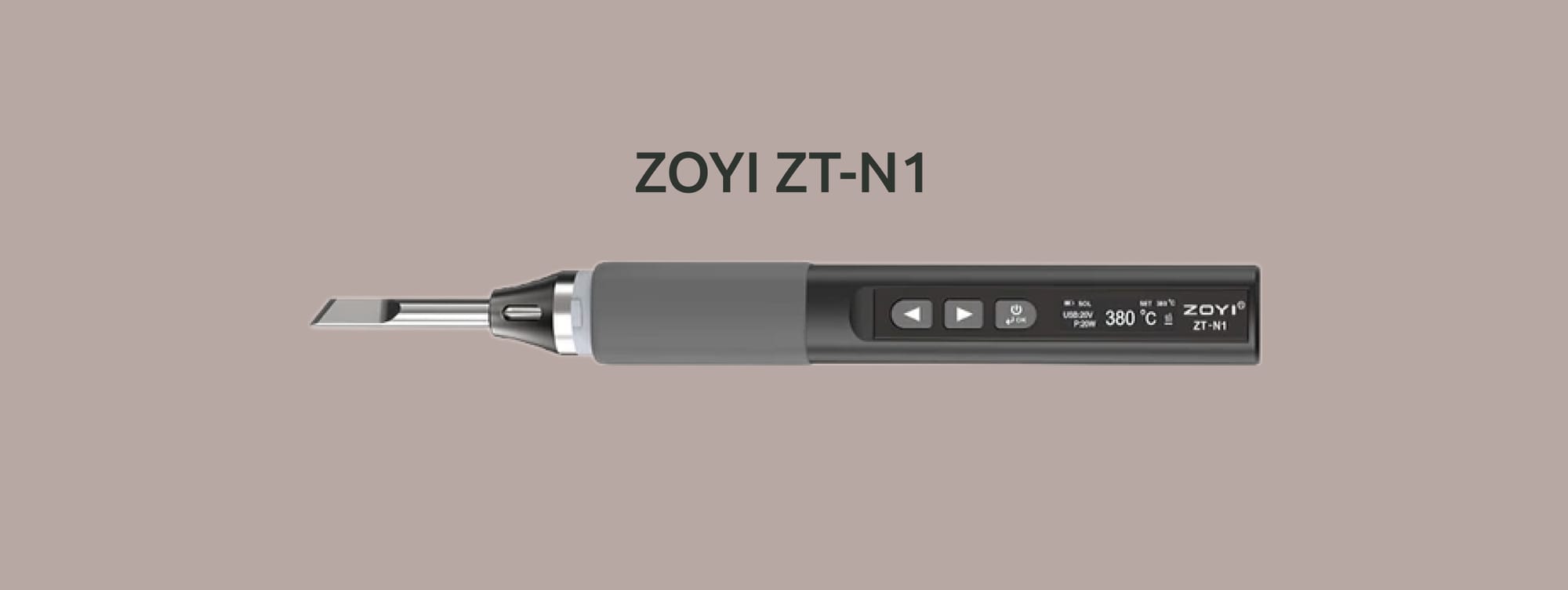

ZOYI ZT-N1
ZOYI ZT-N1 — сделанный с уважением к стандартам и вниманием к мелочам портативный паяльник под жала Т12. Модель поддерживает интеллектуальный температурный контроль, быстро восстанавливает заданную температуру и нагревается до 450°C в течение 5 секунд. Паяльник уходит в сон и просыпается «по гироскопу», плюс есть возможность настроить таймер автоматического отключения.
Жала Т12, если их не притопить поглубже в корпус, способны превратить даже самый функциональный и надёжный инструмент в длинную ветку. У ZOYI ZT-N1 проблем с этим нет — вылет жала из корпуса небольшой, эргономичный — можно работать долго. Отдельной похвалы заслуживает дисплей без шрифтов с засечками, которые, может быть, подходят для чтения толстых книг, но нелепо смотрятся на маленьких экранах паяльников. Алюминиевый колпачок защелкивается, а не вкручивается — это ещё одна дружелюбная к людям деталь ZT-N1.
ZOYI ZT-N1 немного дороже других бюджетных паяльников под T12, но комбинация технических характеристик и удобства стоит небольшой переплаты.
ZOYI ZT-N1:
- на Алиэкспресс — от 1883 ₽.
Выбор конкретной модели будет зависеть от ваших предпочтений, но все рассмотренные варианты представляют собой отличные инструменты для широкого спектра задач пайки.
